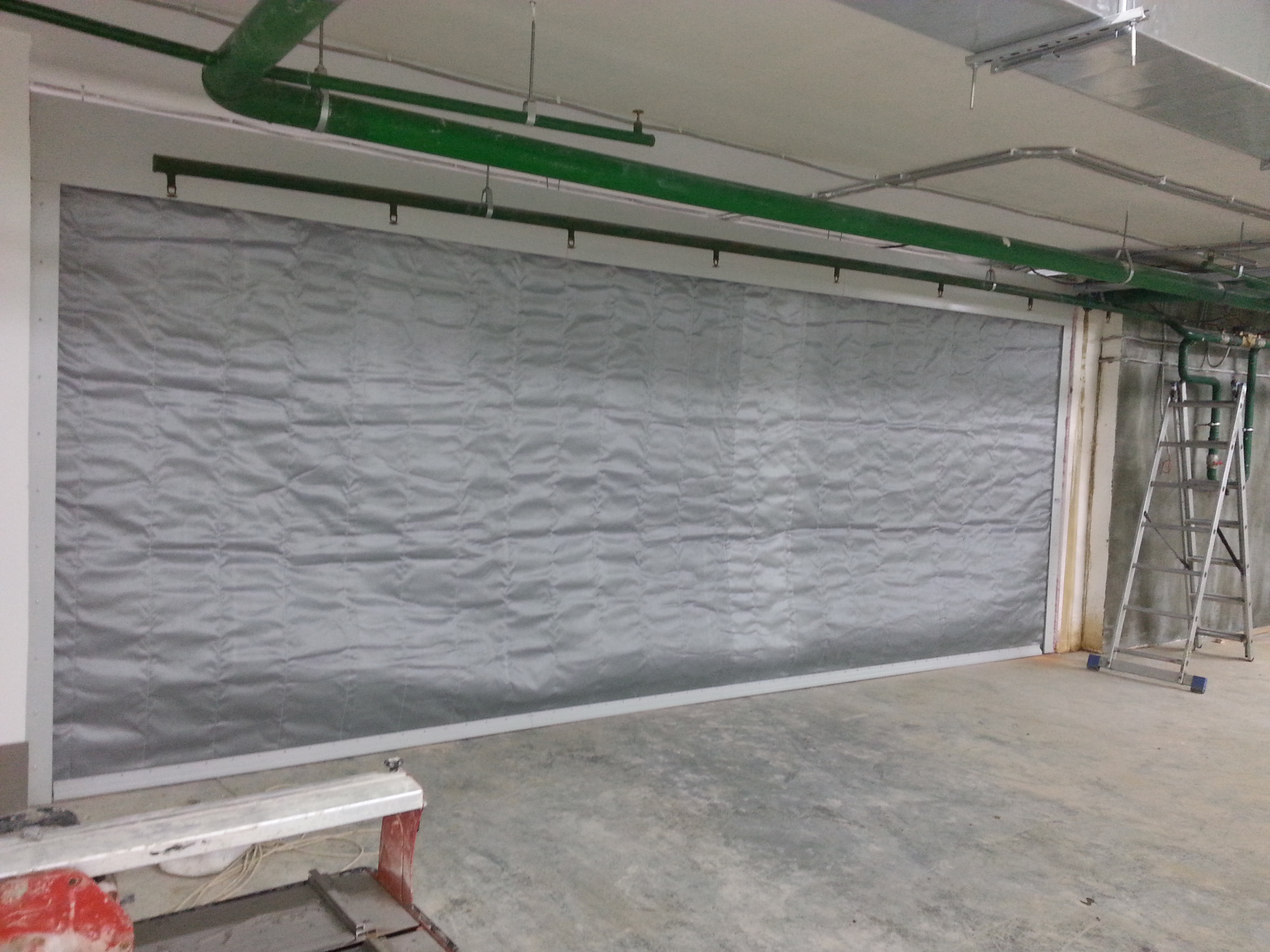

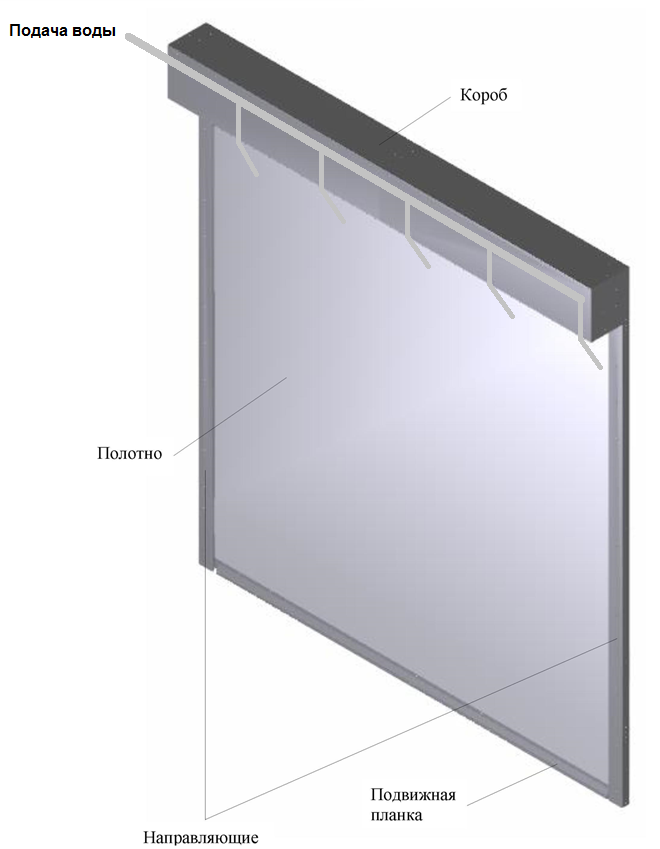

ПРОТИВОПОЖАРНАЯ ШТОРА EI-120 С СИСТЕМОЙ ОРОШЕНИЯ ВОДОЙ

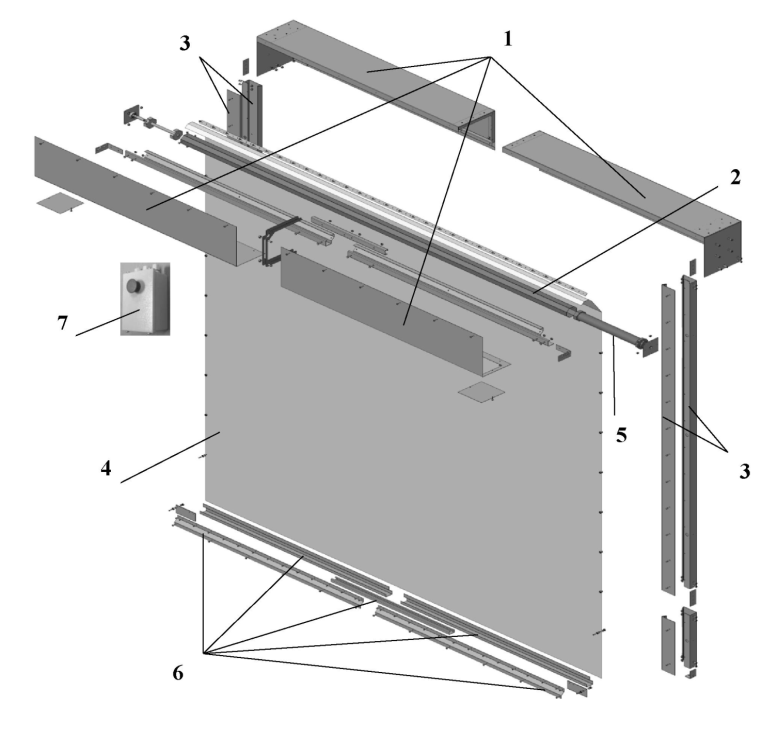

ПРОТИВОПОЖАРНАЯ ШТОРА СОСТОИТ ИЗ 7 ОСНОВНЫХ УЗЛОВ.

1. Защитный короб

2. Намоточный вал

3. Боковые направляющие

4. Противопожарное полотно

5. Внутривальный привод

6. Подвижная планка

7. Щит управления шторой

Затраты воды на противопожарную штору с орошением составляют 7,3 л/мин на погонный метр.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ МЕТАЛЛОКОНСТРУКЦИИ ШТОРЫ.



Наименование

Материал

Толщина

Защитный короб

Стальной лист

1 мм

Боковые направляющие

Стальной лист

1,5 мм

Несущие части конструкции короба

Стальной лист

3 мм

Короб шторы при длине более 2,5 м является составным.

РАСЧЕТ НАГРУЗКИ, ДЕЙСТВУЮЩЕЙ НА НЕСУЩУЮ КОНСТРУКЦИЮ:

Удельный вес короба в сборе

 для короба 200х250 мм

  15,2 кг/м.п.

 для короба 250х300 мм

   17,5 кг/м.п.

 для короба 350х400 мм

 22,1 кг/м.п.

 для короба 450х500 мм

 31,3 кг/м.п.

Внутри защитного короба противопожарной преграды находится вал с внутривальным приводом, на который наматывается полотно шторы.

Различают 5 типов стальных валов, используемых в конструкции огнезащитных штор:

октогональные (8-гранные) RT 60*0,8, удельный вес = 1,36 кг/м.п.

октогональные (8-гранные) RT 70*1,2, удельный вес = 2,5 кг/м.п.

октогональные (8-гранные) RT 102*2,5,удельный вес = 6,5 кг/м.п.

круглая труба с наружным диаметром 102 мм и толщиной стенки 3,0 мм, удельный вес = 7,32 кг/м.п.

круглая труба с наружным диаметром 108 мм и толщиной стенки 4,0 мм, удельный вес = 10,4 кг/м.п.

На подбор подходящего типа вала оказывает влияние ширина полотна огнезащитной преграды и его вес с профильной планкой.

ДОСТУПНЫЕ ПРИВОДЫ:

Внутривальные приводы фирмы SOMFY

Напряжение питания

Мощность

Максимальный потребляемый ток

Вес

230 В

100-450 Вт

0,5-2,1 А

2,5-5,6 кг

Внутривальные приводы фирмы TUBE

230 В

120-270 Вт

0,5-1,2 А

2,4-3,3 кг

Нижняя часть огнезащитной шторы имеет профильную планку, обеспечивающую натяжку полотна и его плотное прилегание к полу после опускания.

  • Удельный вес профильной планки составляет 4,5 кг/м. п.

Производство металлической конструкции огнезащитной преграды может осуществляться из оцинкованной, нержавеющей стали, также возможна окраска в любую цветовую гамму по каталогу RAL. Главная составляющая противопожарных штор – полотно.

ХАРАКТЕРИСТИКИ ПОЛОТНА.

Стеклоткань со специальной пропиткой армированная нержавеющей проволокой

Толщина

Удельный вес

Термостойкость

0,8 мм

0,8 кг/м.кв.

600° С

Существует возможность изготовления пожарного лаза в полотне противопожарной шторы.

Противопожарная преграда в обычном состоянии не занимает много места и не портит дизайн помещения, т.к. полотно намотано на вал и не привлекает внимания. Однако в случае возгорания и поступления сигнала от АПС огнезащитные шторы быстро опускаются, создавая преграду для дальнейшего распространения пожара и продуктов сгорания.

Огнезащитные шторы опускаются со скоростью 0,08 м/сек и более.

В случае отключения электроэнергии питание противопожарной преграды осуществляется из резервного источника. Следует иметь в виду, что плановая проверка оборудования должна проводиться квалифицированными специалистами сервисной службы каждые 3 месяца

Гарантия на шторы предоставляется на 12 месяцев после установки и проведения пусконаладочных работ при условии, что регулярное техобслуживание будет производиться компетентными специалистами.

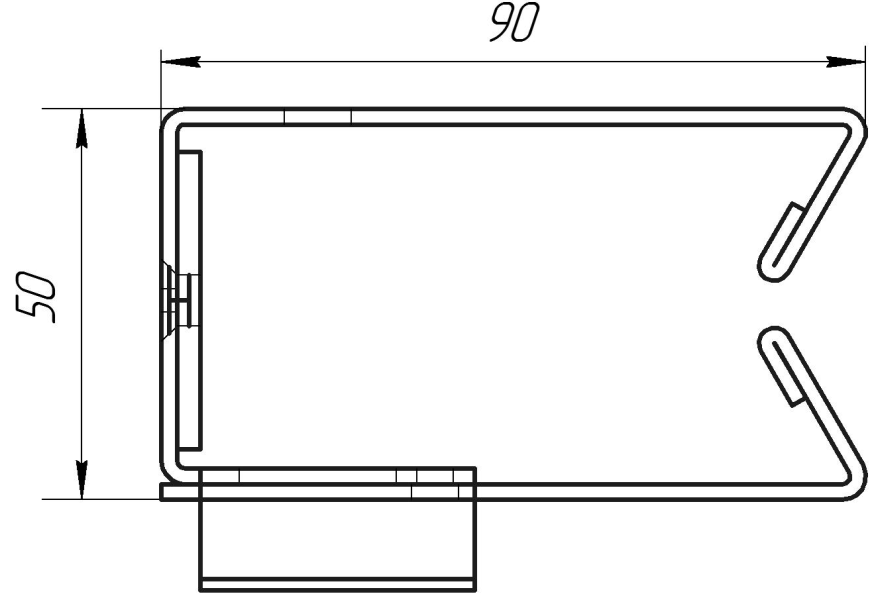

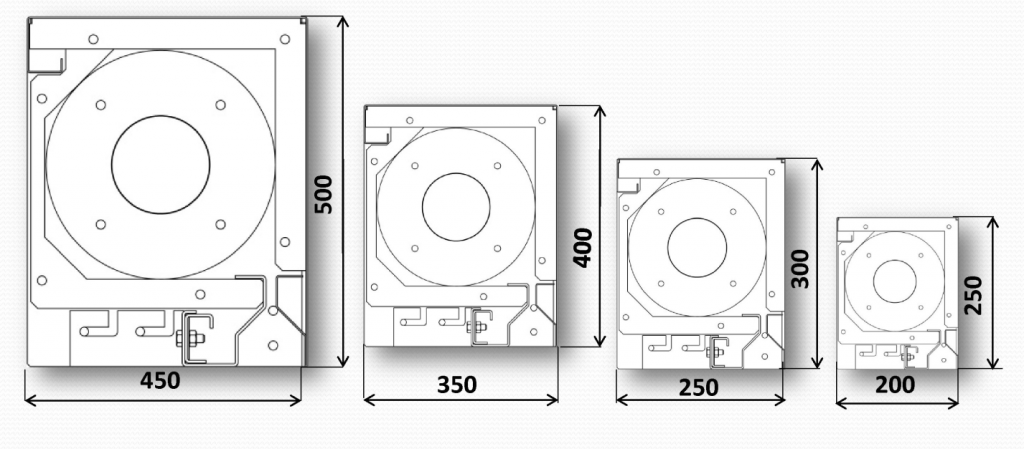

СТАНДАРТНЫЕ РАЗМЕРЫ КОРОБОВ И НАПРАВЛЯЮЩИХ.

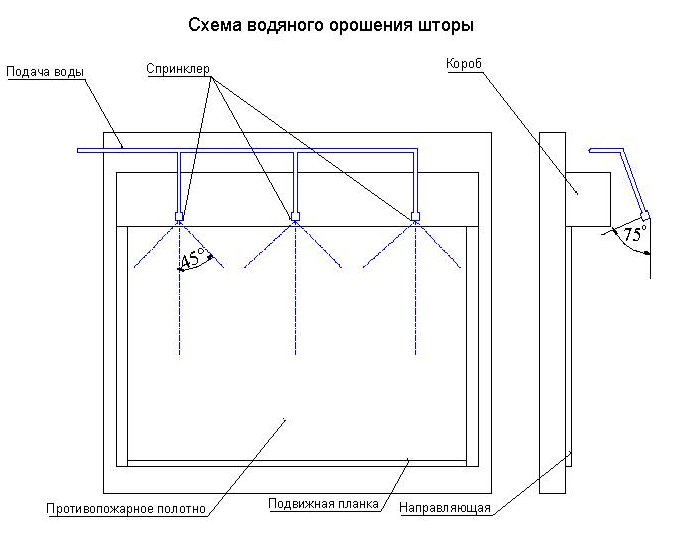

СХЕМА ВОДЯНОГО ОРОШЕНИЯ ШТОРЫ.

СПОСОБЫ МОНТАЖА ШТОР.

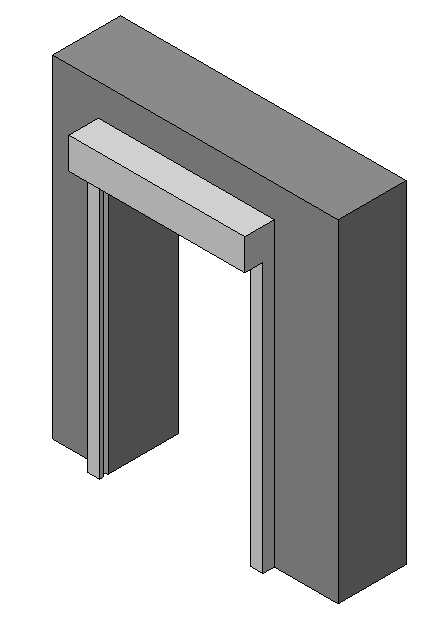

На проем

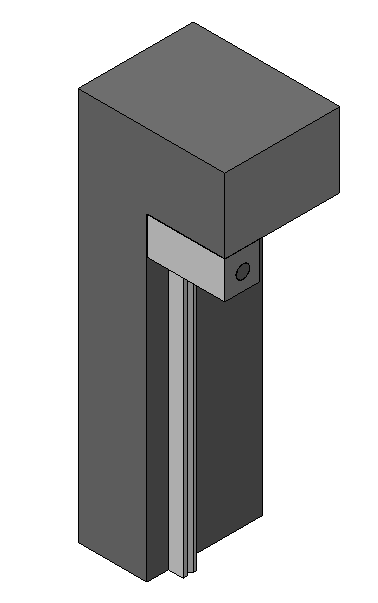

В проем



Эксплуатация современных зданий связана с большим уровнем потребления электроэнергии. При плотном размещении кабелей существует высокий риск возникновения пожара даже вследствие небольшой поломки. В связи с этим правилами пожарной безопасности предусмотрено их покрытие огнезащитным составом.

Из-за чего может возникнуть возгорание

Факторами, приводящими к возгоранию, являются:

  • высокая концентрация горючих материалов,
  • большая протяженность кабелей,
  • наличие потенциальных источников возникновения пожара.

Зачем нужна огнезащита

Задачи огнезащитной обработки кабелей:

  • локализация огня при возникновении пожара. Без огнезащитного покрытия распространение огня при возгорании может стать неуправляемым;
  • предотвращение ядовитых испарений. При горении из оболочки кабеля выделяется опасный для здоровья хлористый водород;
  • уменьшение вреда, наносимого строительным конструкциям. Хлористый водород, вступая в химическую реакцию с водой, образует соляную кислоту. При использовании огнезащитных составов для обработки кабелей опасные реагенты нейтрализуются;
  • уменьшение температуры нагрева. Огнезащитный состав снижает интенсивность горения, что может привести к самозатуханию пожара.

Нормативные требования

Согласно требованиям строительных нормативов сложные системы электроснабжения с высокой концентрацией кабелей в одном месте подлежат обязательной защите. Перед нанесением покрытия проводятся расчеты с целью выбора оптимального огнезащитного состава для обработки кабеля. При этом во внимание берется ряд условий.

Огнезащитное покрытие должно:

  • препятствовать чрезмерному нагреву силовых кабелей,
  • обеспечивать возможность ремонта и замены электропроводки,
  • быть устойчивым к воздействию воды и агрессивных сред,
  • обладать высокой адгезией к оболочке кабеля и химической нейтральностью по отношению к ней.

Кроме того, оно не должно снижать номинальные эксплуатационные электрические нагрузки.

Чем обрабатывают кабели в целях огнезащиты

С учетом вышеизложенных требований состав и толщина огнезащитного покрытия подбираются исходя из каждого конкретного случая. В зависимости от устойчивости к атмосферным воздействиям защитные материалы бывают для закрытых помещений и открытых площадок. Применяется два вида составов.

Огнезащитная краска для кабелей. Материал обеспечивает высокий уровень защиты и имеет длительный эксплуатационный срок – около 10 лет. Как правило, он используется в труднодоступных помещениях. При нагревании краска вспенивается, образуя теплоизоляционный слой, который блокирует дальнейшее распространение огня. Неорганические ЛКМ неустойчивы к атмосферным воздействиям. Их применение на открытом воздухе не допускается ввиду быстрой потери защитных свойств.

Защитные пасты и мастики. Такие материалы обеспечивают максимальный уровень огнезащиты и обычно используются на промышленных предприятиях. Нанесение покрытия производится вручную кистями или валиками, что несколько увеличивает сроки выполнения работ.

Технология огнезащитной обработки кабелей

По нормативу доступ к работам по огнезащитной обработке кабелей имеют только сотрудники лицензированных организаций. Мероприятия выполняются в строгом соответствии с действующими положениями ППБ. Технологический процесс включает в себя несколько этапов.

Определение состояния кабелей. Производится визуальный их осмотр. Не допускается нанесение покрытия при повреждении обмотки, а также при видимых загрязнениях. При обнаружении дефектов работы приостанавливаются до их устранения.

Нанесение покрытия. Краски, пасты или мастики.

Составление технической документации. В протоколе указываются используемые виды огнезащиты.

Сдача выполненных работ. Производится визуальный осмотр покрытия, подписываются нормативные документы. В случае выявления сотрудниками пожарной службы технологических нарушений в приемке отказывают, образцы отправляются на экспертизу.

Проверка качества выполняется в соответствии с методикой, прописанной в ППБ, и позволяет определить степень огнеопасности кабеля после нанесения покрытия.
