Противодымная штора (преграда) E-120


ДЫМОЗАЩИТНАЯ ШТОРА СОСТОИТ ИЗ 7 ОСНОВНЫХ УЗЛОВ.

1. Защитный короб

2. Намоточный вал

3. Боковые направляющие

4. Дымозащитное полотно

5. Внутривальный привод

6. Подвижная планка

7. Щит управления шторой

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ МЕТАЛЛОКОНСТРУКЦИИ ШТОРЫ.

Наименование

Материал

Толщина

Защитный короб

Стальной лист

1 мм

Боковые направляющие

Стальной лист

1,5 мм

Несущие части конструкции короба

Стальной лист

3 мм

Короб шторы при длине более 2,5 м является составным.

РАСЧЕТ НАГРУЗКИ, ДЕЙСТВУЮЩЕЙ НА НЕСУЩУЮ КОНСТРУКЦИЮ:

Удельный вес короба в сборе

 для короба 200х250 мм

  15,2 кг/м.п.

 для короба 250х300 мм

   17,5 кг/м.п.

 для короба 350х400 мм

 22,1 кг/м.п.

 для короба 450х500 мм

 31,3 кг/м.п.

Внутри защитного короба дымозащитной преграды находится вал с внутривальным приводом, на который наматывается полотно шторы.

Различают 5 типов стальных валов, используемых в конструкции дымозащитных штор:

октогональные (8-гранные) RT 60*0,8, удельный вес = 1,36 кг/м.п.

октогональные (8-гранные) RT 70*1,2, удельный вес = 2,5 кг/м.п.

октогональные (8-гранные) RT 102*2,5,удельный вес = 6,5 кг/м.п.

круглая труба с наружным диаметром 102 мм и толщиной стенки 3,0 мм, удельный вес = 7,32 кг/м.п.

круглая труба с наружным диаметром 108 мм и толщиной стенки 4,0 мм, удельный вес = 10,4 кг/м.п.

На подбор подходящего типа вала оказывает влияние ширина полотна дымозащитной преграды и его вес с профильной планкой.

ДОСТУПНЫЕ ПРИВОДЫ:

Внутривальные приводы фирмы SOMFY

Напряжение питания

Мощность

Максимальный потребляемый ток

Вес

230 В

100-450 Вт

0,5-2,1 А

2,5-5,6 кг

Внутривальные приводы фирмы TUBE

230 В

120-270 Вт

0,5-1,2 А

2,4-3,3 кг

Нижняя часть дымозащитной шторы имеет профильную планку, обеспечивающую натяжку полотна и его плотное прилегание к полу после опускания.

  • Удельный вес профильной планки составляет 4,5 кг/м. п.

Производство металлической конструкции дымозащитной преграды может осуществляться из оцинкованной, нержавеющей стали, также возможна окраска в любую цветовую гамму по каталогу RAL. Главная составляющая дымозащитных штор – полотно.

ХАРАКТЕРИСТИКИ ПОЛОТНА.

Кремнеземная ткань со специальной пропиткой

Толщина

Удельный вес

Термостойкость

0,8 мм

0,8 кг/м.кв.

1100° С

Производству кремнеземной ткани предшествует термообработка для обеспечения низкой теплопроводности и устойчивости к температурам свыше 1000°С. Дымозащитная преграда в обычном состоянии не занимает много места и не портит дизайн помещения, т.к. полотно намотано на вал и не привлекает внимания. Однако в случае возгорания и поступления сигнала от АПС дымозащитные шторы быстро опускаются, создавая преграду для дальнейшего распространения дыма и продуктов сгорания.

Дымозащитные шторы опускаются со скоростью 0,08 м/сек и более.

В случае отключения электроэнергии питание дымозащитной преграды осуществляется из резервного источника. Следует иметь в виду, что плановая проверка оборудования должна проводиться квалифицированными специалистами сервисной службы каждые 3 месяца

Гарантия на шторы предоставляется на 12 месяцев после установки и проведения пусконаладочных работ при условии, что регулярное техобслуживание будет производиться компетентными специалистами.

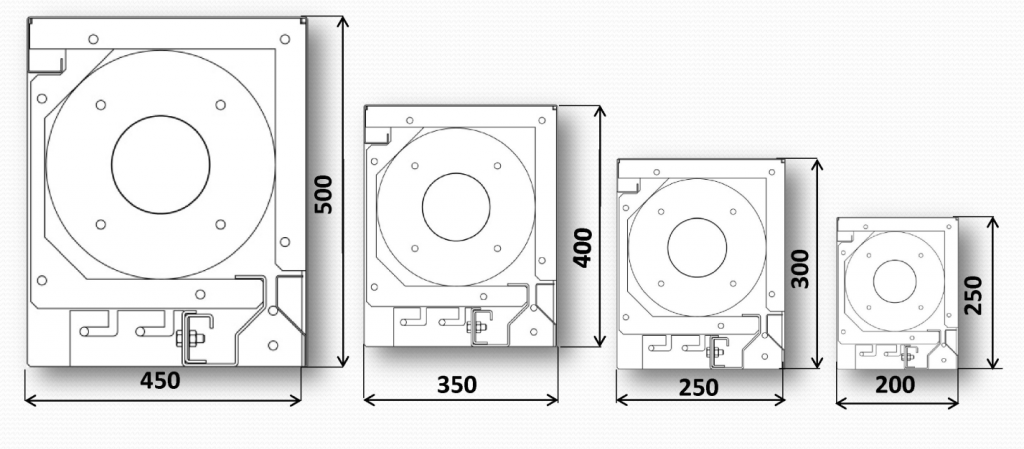

СТАНДАРТНЫЕ РАЗМЕРЫ КОРОБОВ И НАПРАВЛЯЮЩИХ.

2.png 3.png

СИСТЕМА ПОДДЕРЖКИ ВАЛА.

Для штор шириной более двенадцати метров могут использоваться многовальные конструкции с перехлёстом полотен 300 мм.


СПОСОБЫ МОНТАЖА ШТОР.

На проем


В проем
