Дымозащитная штора EI 180

  • Противопожарные шторы с системой орошения водой
  • Противопожарные шторы с системой орошения водой
    Противопожарные шторы с системой орошения водой Противопожарные шторы с системой орошения водой
В наличии

Противопожарная преграда в обычном состоянии не занимает много места и не портит дизайн помещения, т.к. полотно намотано на вал и не привлекает внимания.

  • Подробно

ПРОТИВОПОЖАРНАЯ ШТОРА СОСТОИТ ИЗ 7 ОСНОВНЫХ УЗЛОВ.

1. Защитный короб

2. Намоточный вал

3. Боковые направляющие

4. Противопожарное полотно

5. Внутривальный привод

6. Подвижная планка

7. Щит управления шторой

Затраты воды на противопожарную штору с орошением составляют 7,3 л/мин на погонный метр.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ МЕТАЛЛОКОНСТРУКЦИИ ШТОРЫ.



Наименование

Материал

Толщина

Защитный короб

Стальной лист

1 мм

Боковые направляющие

Стальной лист

1,5 мм

Несущие части конструкции короба

Стальной лист

3 мм

Короб шторы при длине более 2,5 м является составным.

РАСЧЕТ НАГРУЗКИ, ДЕЙСТВУЮЩЕЙ НА НЕСУЩУЮ КОНСТРУКЦИЮ:

Удельный вес короба в сборе

 для короба 200х250 мм

  15,2 кг/м.п.

 для короба 250х300 мм

   17,5 кг/м.п.

 для короба 350х400 мм

 22,1 кг/м.п.

 для короба 450х500 мм

 31,3 кг/м.п.

Внутри защитного короба противопожарной преграды находится вал с внутривальным приводом, на который наматывается полотно шторы.

Различают 5 типов стальных валов, используемых в конструкции огнезащитных штор:

октогональные (8-гранные) RT 60*0,8, удельный вес = 1,36 кг/м.п.

октогональные (8-гранные) RT 70*1,2, удельный вес = 2,5 кг/м.п.

октогональные (8-гранные) RT 102*2,5,удельный вес = 6,5 кг/м.п.

круглая труба с наружным диаметром 102 мм и толщиной стенки 3,0 мм, удельный вес = 7,32 кг/м.п.

круглая труба с наружным диаметром 108 мм и толщиной стенки 4,0 мм, удельный вес = 10,4 кг/м.п.

На подбор подходящего типа вала оказывает влияние ширина полотна огнезащитной преграды и его вес с профильной планкой.

ДОСТУПНЫЕ ПРИВОДЫ:

Внутривальные приводы фирмы SOMFY

Напряжение питания

Мощность

Максимальный потребляемый ток

Вес

230 В

100-450 Вт

0,5-2,1 А

2,5-5,6 кг

Внутривальные приводы фирмы TUBE

230 В

120-270 Вт

0,5-1,2 А

2,4-3,3 кг

Нижняя часть огнезащитной шторы имеет профильную планку, обеспечивающую натяжку полотна и его плотное прилегание к полу после опускания.

  • Удельный вес профильной планки составляет 4,5 кг/м. п.

Производство металлической конструкции огнезащитной преграды может осуществляться из оцинкованной, нержавеющей стали, также возможна окраска в любую цветовую гамму по каталогу RAL. Главная составляющая противопожарных штор – полотно.

ХАРАКТЕРИСТИКИ ПОЛОТНА.

Стеклоткань со специальной пропиткой армированная нержавеющей проволокой

Толщина

Удельный вес

Термостойкость

0,8 мм

0,8 кг/м.кв.

600° С

Существует возможность изготовления пожарного лаза в полотне противопожарной шторы.

Противопожарная преграда в обычном состоянии не занимает много места и не портит дизайн помещения, т.к. полотно намотано на вал и не привлекает внимания. Однако в случае возгорания и поступления сигнала от АПС огнезащитные шторы быстро опускаются, создавая преграду для дальнейшего распространения пожара и продуктов сгорания.

Огнезащитные шторы опускаются со скоростью 0,08 м/сек и более.

В случае отключения электроэнергии питание противопожарной преграды осуществляется из резервного источника. Следует иметь в виду, что плановая проверка оборудования должна проводиться квалифицированными специалистами сервисной службы каждые 3 месяца

Гарантия на шторы предоставляется на 12 месяцев после установки и проведения пусконаладочных работ при условии, что регулярное техобслуживание будет производиться компетентными специалистами.

СТАНДАРТНЫЕ РАЗМЕРЫ КОРОБОВ И НАПРАВЛЯЮЩИХ.

СХЕМА ВОДЯНОГО ОРОШЕНИЯ ШТОРЫ.

СПОСОБЫ МОНТАЖА ШТОР.

На проем

В проем

Примеры наших работ

Отзывы наших клиентов

Наталья Викторовна

Много хорошего слышала о компании Doormaster от знакомых, поэтому когда понадобились противопожарные распашные ворота, то обратились к ним. Удобно делать заказ через сайт, все сертификаты у компании имеются, перезвонили быстро. Потом мы утвердили проект и договорились о приезде монтажников. Пользуемся с удовольствием, удобно, качество ворот просто безупречное.

Валерий Поляков

Долго искали компанию, кто нам установит противопожарные рулонные ворота. По срокам больше всех устроил Дормастер. Цены не низкие, но время поджимало у нас, выбрали их. В итоге сделали все не только быстро, но и качественно. Привод FDF 3-42-12 KU выбрали на их сайте. Всю необходимую документацию предоставили сразу.

Алексей

Дымозащитные шторы для нашего магазина делал и монтировал Дормастер. В принципе, у меня нет претензий к качеству работ, даже не ожидали такой оперативности. С нами работал персональный менеджер, все четко было сделано, все вопросы решались быстро. Качество продукции полностью соответствует всем противопожарным требованиям. Гарантия три года.

Анатолий Алексеевич В.

Не первый год сотрудничаем с компанией Doormaster. Хочется поблагодарить всех, кто имеет отношение к работе этой компании за высокий профессионализм, качество противопожарных преград, которые соответствуют всем имеющимся сегодня нормам. Приятно работать с ответственными людьми, которые организуют доставку, ремонт, монтаж, обслуживание оборудования. И в дальнейшем будем обращаться к вам. Спасибо.


Сертификаты

Сертификат противопожарные рулонные ворота EI60, часть 2
Сертификат противопожарные рулонные ворота EI60, часть 1
Сертификат противопожарная штора EI60 без орошения водой, часть 2
Сертификат противопожарная штора EI60 без орошения водой, часть 1
Свидетельство
СРО 2017, бессрочно

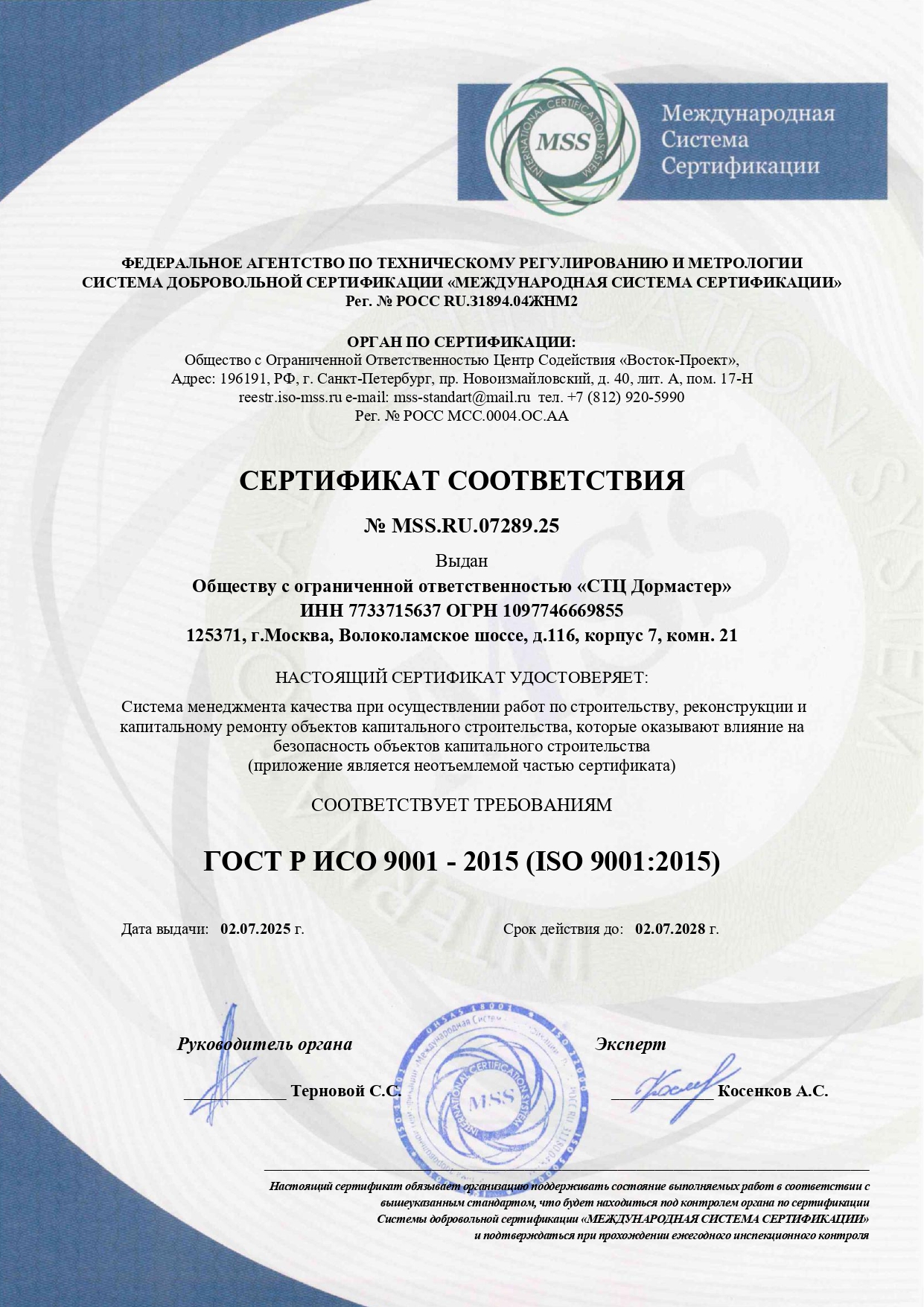

ИСО 2023
